В данной статье рассматривается вариант решения одной из проблем IP-видеонаблюдения – недостаток длины передающей линии в виде UTP-кабеля.
Большие расстояния при организации системы IP-видеонаблюдения – часто встречающаяся задача для проектировщика CCTV, которая не позволяет использовать стандартную схему подключения IP-камер.
Стандартная схема подключения проста и надежна, но имеет недостатки при использовании для удаленных объектов:
- длина UTP-кабеля от коммутатора до IP-камеры, согласно стандарта TCP/IP, не должна превышать 100 метров;
- питание 12 В постоянного тока подвержено сильному падению напряжения при увеличении длины проводника.
Специальные таблицы производителей кабеля помогают рассчитать падение напряжения (возможной передающей мощности) в зависимости от расстояния для моделей производимых кабелей.
Вариант стандартного подключения

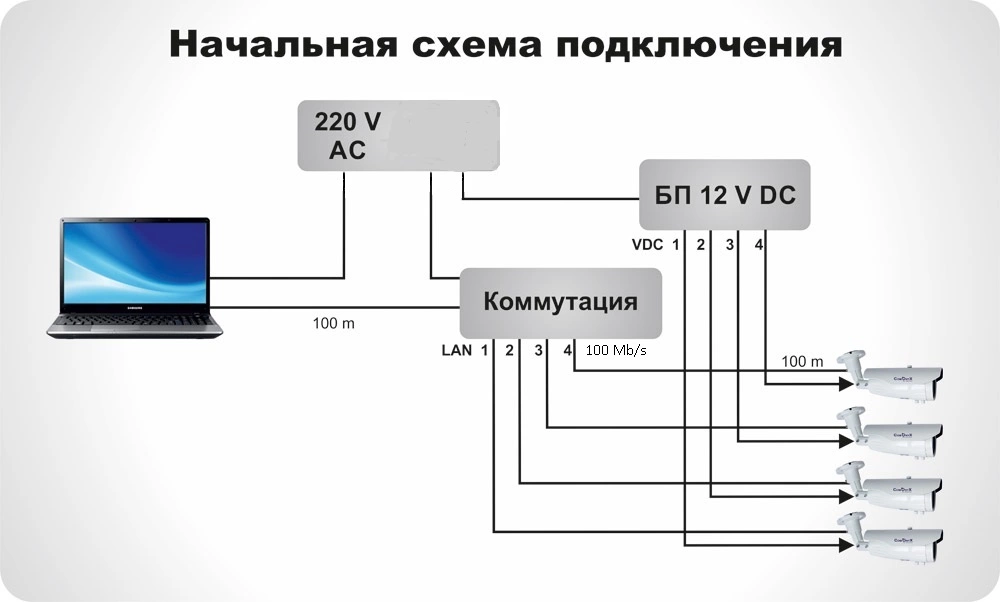

На схеме представлено записывающее устройство (IP-сервер), соединенное с центральным коммутатором, к которому подключено необходимое количество IP-камер.
Все оборудование расположено на расстоянии не более 100 метров друг от друга. В соответствии с проектом от блока питания к IP-камерам прокладывается отдельный кабель из пары проводников, либо «сетевой» UTP-кабель с дополнительной парой проводников.
На практике, коммутатор и IP-сервер, как правило, находятся рядом, часто в одной 19”-стойке. Рядом с ней обычно расположен блок бесперебойного питания 220 В / 12 В постоянного тока необходимой мощности.
Но встречаются и другие ситуации.
Например, необходимо построить систему IP-видеонаблюдения с учетом следующих требований:
- Часть камер удалена от серверной стойки (ближнего коммутатора) на расстояние более 300 метров.
- В зоне расположения IP-камер нет доступа к сети питания 220 В.
- Управление питанием необходимо организовать в точке сбора видеопотоков: в серверной или на посту охраны.
- Часть линии необходимо спроектировать для уличных условий.
Такие требования заставляют проектировщика добавлять дополнительное дорогостоящее оборудование в проект. Становится необходимым создание дополнительных точек коммутации IP-камер в виде термошкафа с сетевым коммутатором. Возникает потребность в прокладывании линии питания 220В с локальной защитой. Удаленность точек коммутации заставляет проектировщика добавлять в проект оптические линии связи и оборудование.
Ниже предложен вариант нестандартного решения задачи с использованием коммутационного PoE-оборудования (инжектора, удлинителя и сплиттера) марки ComOnyx:
|
CO-PJ-1G30-P203 |

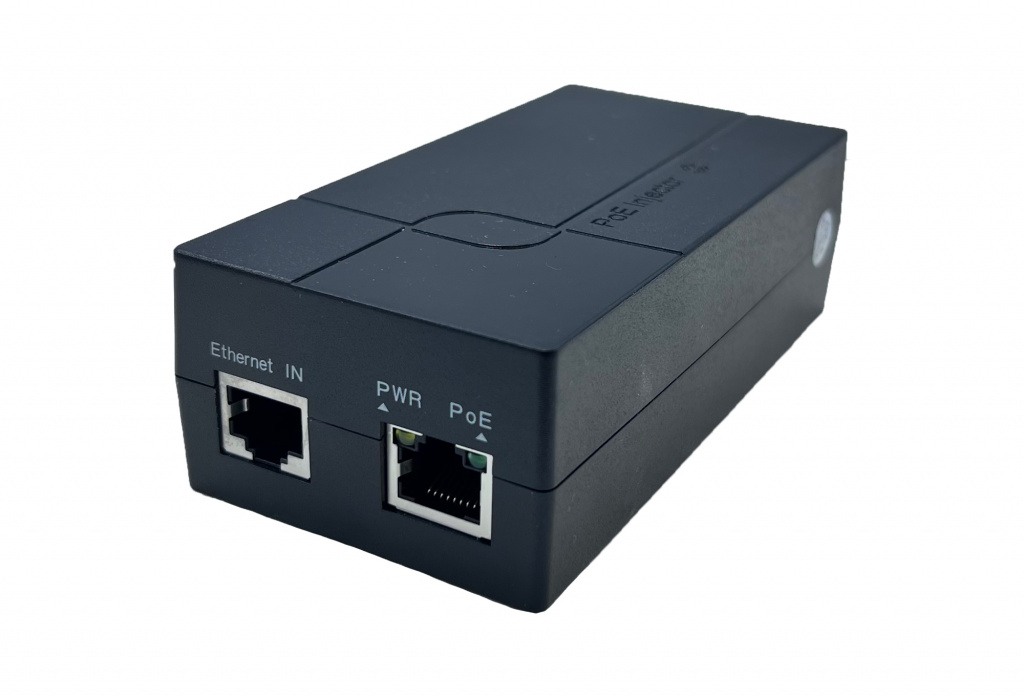

Гигабитный PоE инжектор, мощностью до 30Вт. предназначен для добавления питания PoE до 30Вт в линию Ethernet. Позволяет удлинить линию Ethernet на дополнительные 100 метров. |
||
|
CO-PE-B25-1-P101 |
|

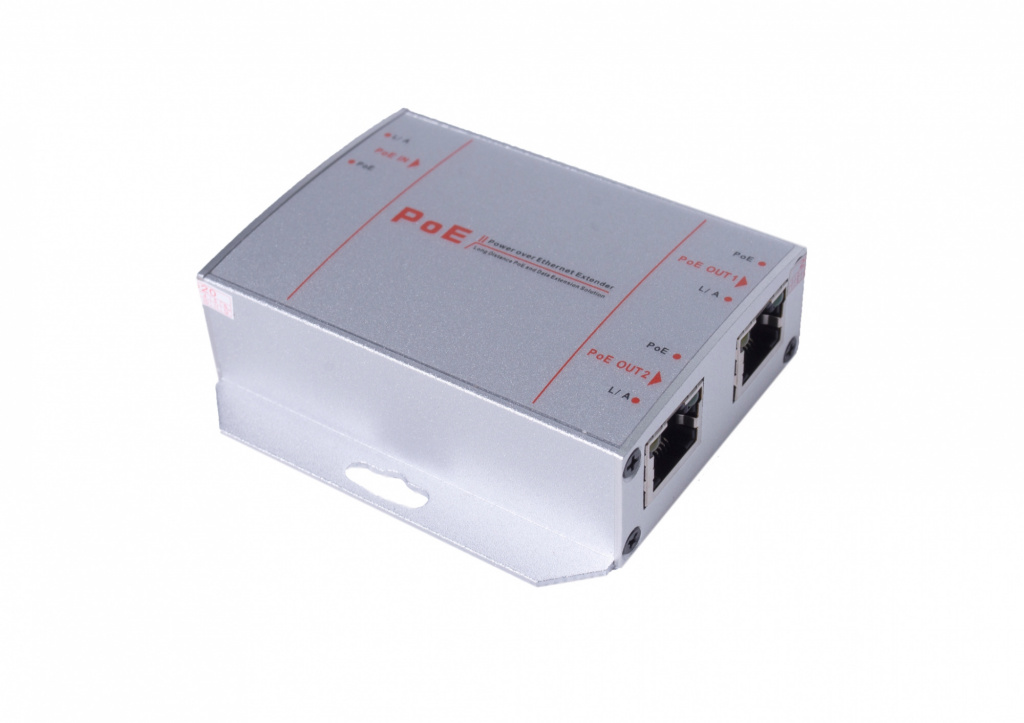

Удлинитель PoE (Extender) для помещений, позволяет увеличить расстояние передачи данных и питания PoE по сети Ethernet до 200м. Особенностью данного PoE удлинителя является наличие второго LAN порта, что позволяет подключить два устройства с мощностью потребления до 12Вт каждое. |
|
|
CO-PS-M15-1-P302v2 |
PoE сплиттер разделяет PoE линию на линию Ethernet и линию DC 12В. PoE вход до 15,4Вт. Выходы, DC, 12В до 13,2Вт и выход Ethernet со скоростью передачи 10/100 Мбит/с. Питание от PoE линии. Защита от перенапряжения. |
||
|
CO-PE-S25-P105 |
Гигабитный Удлинитель PoE (Extender) уличного исполнения позволяет увеличить расстояние передачи данных и питания PoE по сети Ethernet до 400м. |
||
|
CO-PE-B25-P103v2 |
Удлинитель PoE (Extender) для помещений, позволяет увеличить расстояние передачи данных и питания PoE по сети Ethernet до 400м. |
Вариант нестандартного подключения

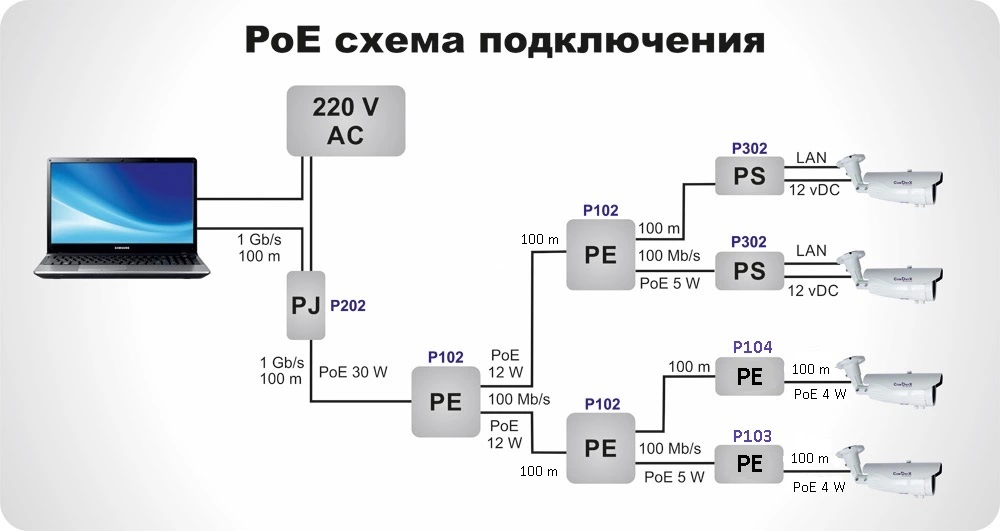

На схеме к порту LAN IP-сервера подключен PoE-инжектор (CO-PJ-1G30-P203) с питанием от линии 220 В. Использование инжектора решает проблему обеспечения питанием удаленных устройств и позволяет разместить камеры видеонаблюдения в удобных для вас местах. Единственное подключение инжектора к линии 220 В в данной схеме позволит увеличить надежность и работоспособность системы в целом.
К PoE-выходу инжектора подключается PoE-удлинитель (CO-PE-B25-1-P101), выходы которого передают питание на входы еще двух таких же удлинителей. В итоге после коммутации линии создаются четыре PoE-порта для подключения IP-камер.
Использование PoE-сплиттеров (CO-PS-M15-1-P302v2) необходимо при передаче питания к IP-камерам без поддержки PoE. Задача PoE-сплиттера разделить PoE-линию на LAN-соединение и линию питания 12 В постоянного тока.
PoE-удлинители CO-PE-B25-P103v2 и CO-PE-S25-P105 способны работать в линии из 4-х последовательных устройств. C помощью PoE-удлинителей передающая линия может достигать 500 метров, но необходимо учитывать постепенное падение питающей мощности.
Плюсы данного решения
-
Удлинение UTP-кабеля вплоть до 500 метров происходит без видимого уменьшения скорости TCP/IP и увеличения задержек передачи пакетов. Это позволяет реализовывать сложные проектные решения.
-
Удлинение линии питания камер позволяет расположить входы питания в контролируемых помещениях.
-
Стандарт PoE имеет рабочее напряжение 37-56 В (стандартно 48 В) и невысокие значения силы тока, что снижает потери мощности на больших расстояниях по сравнению с обычными линиями 12В.
-
Существенно расширяются возможности создания распределенной системы.
-
Применение технологии POE экономит ваши средства и время.
Подключение PoE удлинителя. Как удлинить UTP кабель до 500 м
